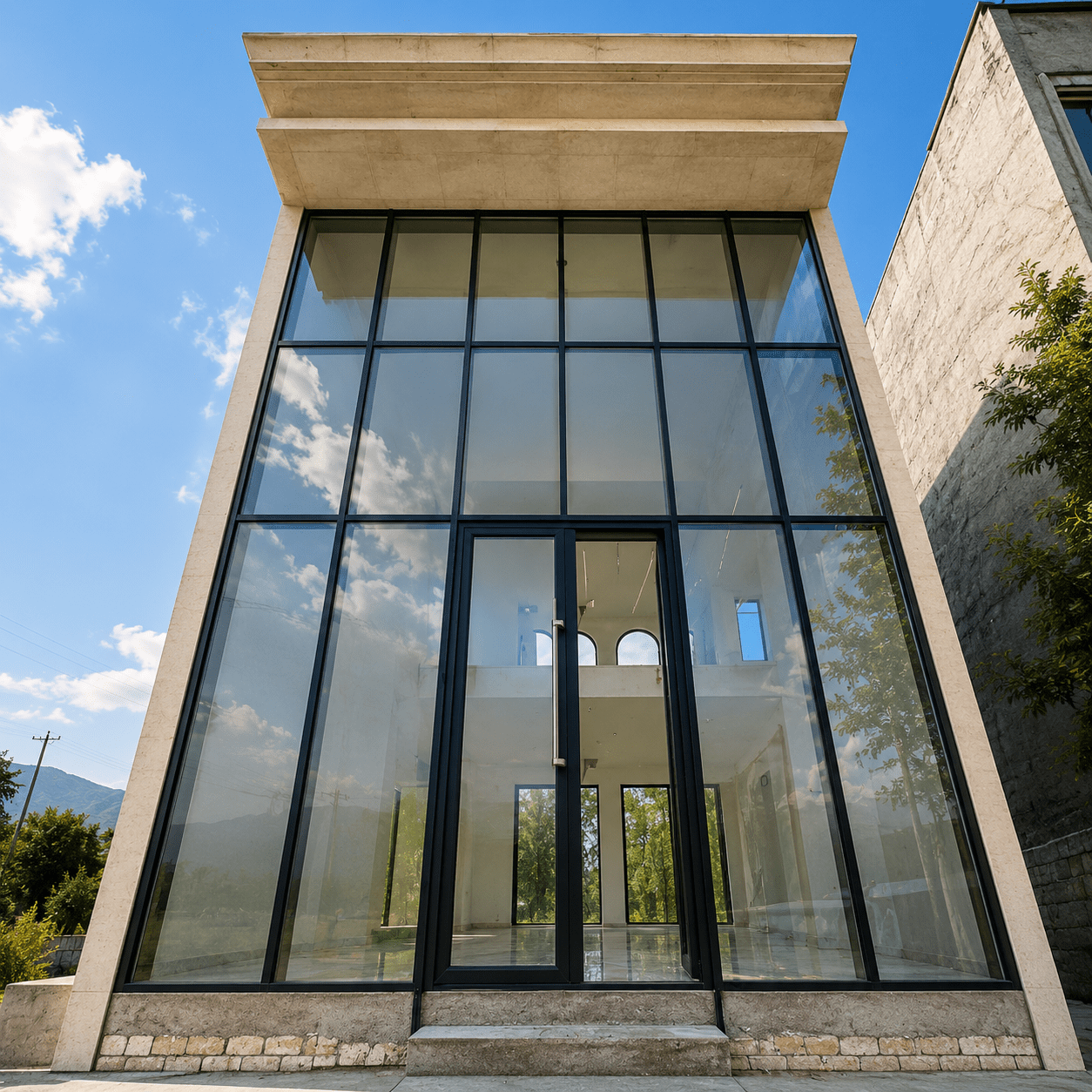

نمای کرتین وال یکی از سیستمهای مدرن برای اجرای پوسته خارجی ساختمان است که در پروژههای مختلف اداری، تجاری و معماریهای شیشهای مورد استفاده قرار میگیرد. نماسازان مپل اجرای این سیستم را از بررسی پروژه و مترهبرداری تا طراحی جزئیات، تأمین متریال و نصب نهایی دنبال میکند تا نمای ساختمان از نظر ظاهر، آببندی و جزئیات اجرایی، هماهنگ و اصولی اجرا شود.
تعریف سیستم
کرتین وال یا دیوار پردهای، یک سیستم نمای خارجی غیرباربر است که به سازه اصلی ساختمان متصل میشود و برای تحمل وزن خود سیستم نما و بارهای واردشده به آن طراحی میشود، نه تحمل بارهای اصلی سازه ساختمان. فریمها، اتصالات و مصالح پرکننده در کنار هم یک پوسته خارجی ایجاد میکنند که میتواند در برابر عواملی مانند باد و باران نقش محافظتی داشته باشد.
یکی از اجزای اصلی این سیستم، لاملهای آلومینیومی شامل مولیونهای عمودی و ترانسومهای افقی هستند که شبکه نگهدارنده نما را شکل میدهند. بسته به طراحی پروژه، قسمتهای پرکننده میتوانند از شیشه یا مصالح مناسب دیگر تشکیل شوند و نوع سیستم، شیشه، اتصالات و جزئیات آببندی بر اساس شرایط ساختمان انتخاب میشود.
انتخاب سیستم مناسب پروژه
سیستم کرتین وال با توجه به روش ساخت و نصب، شکل ظاهری نما و جزئیات پروژه میتواند به روشهای مختلف اجرا شود. دو رویکرد شناختهشده، سیستمهای Stick و Unitized هستند و انتخاب بین آنها به مقیاس پروژه، امکانات تولید، شرایط کارگاه و برنامه اجرایی بستگی دارد.
در سیستم استیک، اجزای اصلی فریم در محل پروژه مونتاژ و نصب میشوند و بخش قابلتوجهی از عملیات اجرایی مستقیماً در کارگاه انجام میگیرد. این روش در پروژههایی که نیاز به انعطاف بیشتر در زمان نصب دارند یا شرایط تولید و حمل واحدهای پیشساخته فراهم نیست، میتواند گزینه مناسبی باشد.
در سیستم یونیتایز، بخشهای بزرگی از نما در محیط کنترلشده کارگاه یا کارخانه مونتاژ و سپس به محل پروژه منتقل میشوند تا عملیات نصب در ساختمان با سرعت و نظم بیشتری انجام شود. این روش بهویژه در پروژههای متوسط و مرتفع میتواند مزیت اجرایی داشته باشد و امکان کنترل بیشتر فرآیند تولید را فراهم کند.
در برخی پروژهها میتوان از راهکارهای ترکیبی استفاده کرد؛ یعنی بخشی از قطعات یا قابها خارج از محل نصب آماده شوند و بخشی از عملیات مونتاژ و شیشهگذاری در پروژه انجام گیرد. انتخاب چنین روشی باید بر اساس جزئیات سیستم انتخابی و شرایط واقعی پروژه انجام شود.
از نظر شکل ظاهری و نحوه نگهداری یا اتصال شیشه، سیستمهای مختلف کرتین وال میتوانند نمای متفاوتی ایجاد کنند. یکی از تفاوتهای شناختهشده، میان سیستمهای دارای کاور قابلمشاهده و سیستمهای Structural Glazing است.
در این نوع سیستم، قطعات نگهدارنده و کاورهای آلومینیومی از بیرون قابل مشاهده هستند و خطوط افقی و عمودی مشخصی روی سطح نما ایجاد میکنند. شکل و ابعاد کاورها بسته به سیستم مورد استفاده و طراحی نما متفاوت است.
در سیستمهای استراکچرال گلیزینگ، شیشه از طریق جزئیات اتصال و مواد چسبنده سازگار با سیستم به سازه پشتیبان متصل میشود و در نمای بیرونی، ظاهر یکپارچهتری ایجاد میکند. این نوع اجرا نیازمند طراحی دقیق و رعایت جزئیات فنی سازنده سیستم و مواد مصرفی است.
راهنمای اجرایی
در اولین مرحله، ابعاد واقعی نما، موقعیت بازشوها، نقاط اتصال و شرایط اجرایی ساختمان بررسی میشود. این اطلاعات پایه طراحی و تهیه جزئیات اجرایی قرار میگیرد و هرچه برداشت میدانی دقیقتر باشد، احتمال خطا در مراحل بعدی کمتر خواهد بود.
بر اساس ابعاد و شرایط پروژه، نوع سیستم، مدولبندی نما، محل اتصالات و جزئیات اجرایی مشخص میشوند. سپس نقشههای اجرایی و جزئیات مورد نیاز برای ساخت و نصب تهیه میشوند.
سیستم کرتین وال باید از طریق اتصالات مناسب به سازه ساختمان متصل شود. تراز بودن نقاط اتصال، موقعیت دقیق براکتها و توانایی سیستم در پاسخ به حرکات و تغییرات مورد انتظار ساختمان، در این مرحله اهمیت زیادی دارد.

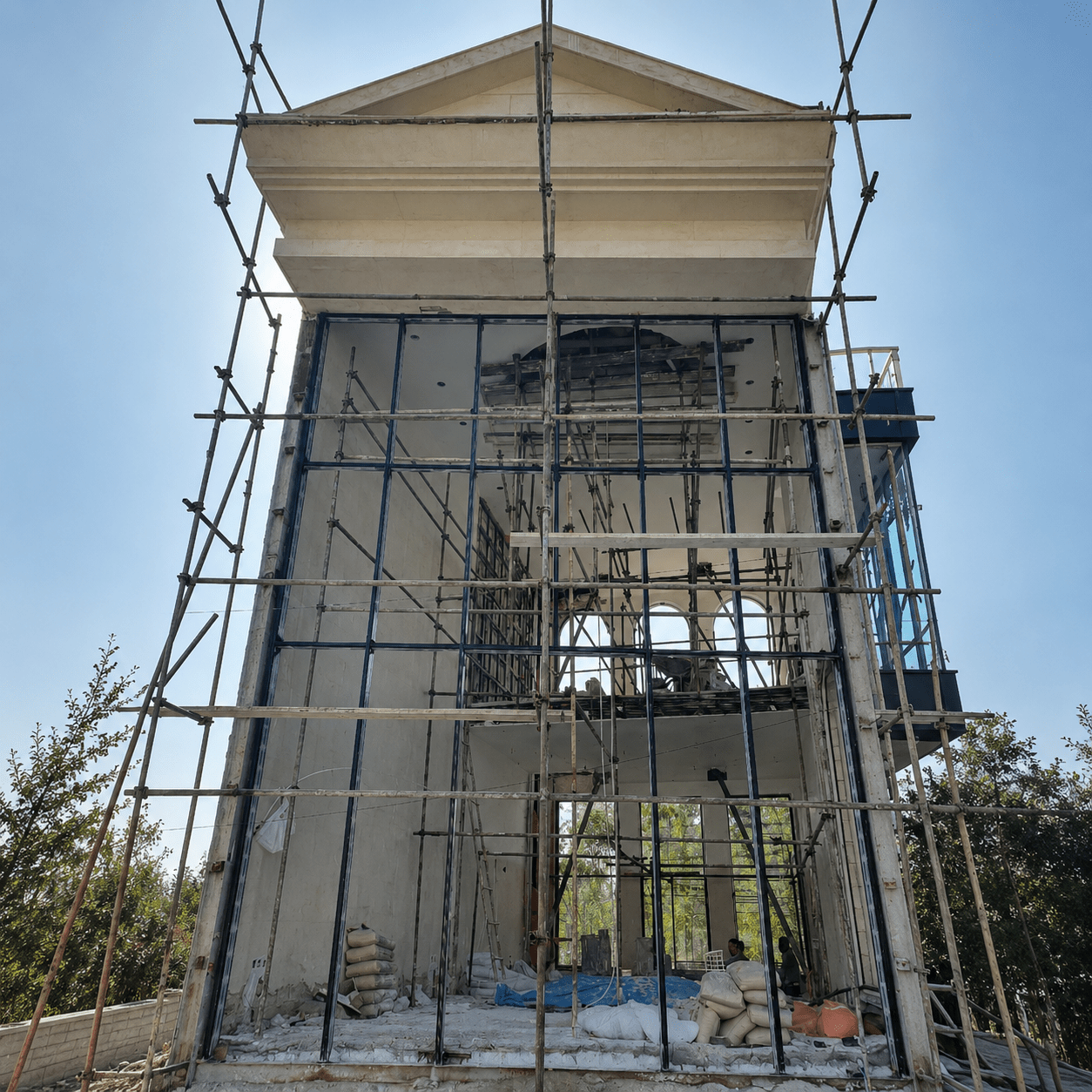

پروفیلهای عمودی یا مولیون و پروفیلهای افقی یا ترانسوم، شبکه اصلی نگهدارنده نما را شکل میدهند. دقت در شاقول، تراز و موقعیت این اجزا روی نظم نهایی نما و عملکرد صحیح پنلها یا شیشهها تأثیر مستقیم دارد.
محل اتصالات و درزهای سیستم باید طبق جزئیات اجرایی، با استفاده از گسکتها، عایقها و مواد آببندی مناسب تکمیل شوند. کیفیت اجرای این بخش برای کنترل نفوذ آب و هوا و عملکرد مناسب پوسته نما اهمیت دارد.

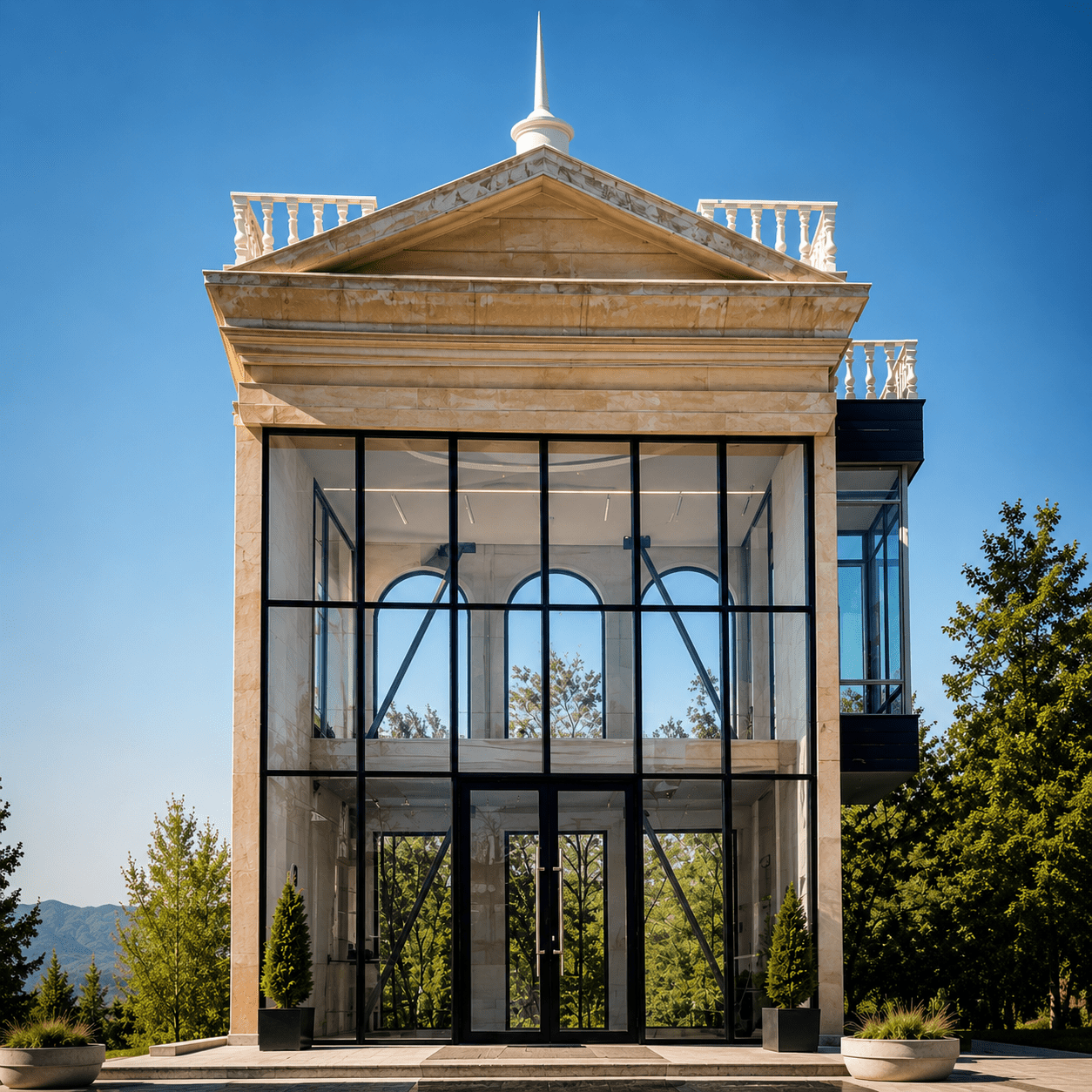

پس از آماده شدن فریم، شیشه یا مصالح پرکننده مطابق جزئیات همان سیستم نصب میشوند. نوع شیشه و جزئیات اتصال باید بر اساس طراحی نما، الزامات پروژه و مشخصات سیستم انتخاب شوند.
در سیستمهای دارای کاور، پروفیلهای کاور و قطعات تکمیلی نصب میشوند و جزئیات نهایی نما شکل میگیرند. در سیستمهای Structural Glazing نیز جزئیات نهایی باید دقیقاً مطابق طراحی و دستورالعمل سیستم اجرا شوند.
در پایان، اتصالات، شیشهها، درزها، آببندی و ظاهر کلی نما بررسی میشوند تا مشکلات احتمالی قبل از تحویل نهایی شناسایی و برطرف شوند. نوع و دامنه تستهای عملکردی نیز باید متناسب با سیستم و الزامات پروژه تعیین شود.
طراحی شیشهای و مدرن، امکان ایجاد سطوح وسیع شفاف، وزن مناسب اجزای آلومینیومی و قابلیت استفاده از انواع سیستمهای پوششی و شیشهای از جمله ویژگیهایی هستند که باعث شدهاند کرتین وال در بسیاری از پروژههای معماری معاصر مورد استفاده قرار بگیرد. عملکرد نهایی سیستم نیز به انتخاب صحیح اجزا و کیفیت طراحی و اجرا وابسته است.
پیش از اجرای کرتین وال باید ابعاد واقعی نما، سیستم مناسب، نوع شیشه، جزئیات اتصال، شرایط آبوهوایی و روش دسترسی برای نصب بررسی شوند. نگهداری و بازرسی دورهای نیز برای شناسایی مشکلات احتمالی آببندی یا اتصالات اهمیت دارد. بنابراین کیفیت طراحی و اجرای جزئیات، به اندازه انتخاب ظاهر نما اهمیت دارد.
اجرای کرتین وال باید بر اساس الزامات فنی پروژه و مقررات مربوط به ساختمان انجام شود. بررسی بار باد، شرایط حرارتی، حرکات سازه، اتصالات، آببندی، انتخاب شیشه و جزئیات نصب از مواردی هستند که باید در طراحی در نظر گرفته شوند. جزئیات دقیق نیز بسته به سیستم انتخابی و مشخصات تولیدکننده متفاوت است؛ بنابراین استفاده از نقشههای اجرایی و دستورالعمل فنی همان سیستم اهمیت زیادی دارد.
جمعبندی
کرتین وال یک سیستم نمای خارجی غیرباربر است که میتواند ظاهر مدرن و شیشهای متفاوتی برای ساختمان ایجاد کند. با این حال، نتیجه نهایی فقط به ظاهر نما وابسته نیست و نوع سیستم، طراحی اتصالات، انتخاب شیشه و کیفیت اجرای جزئیات، همگی در عملکرد و دوام آن نقش دارند.
سیستمهای Stick و Unitized هرکدام شرایط اجرایی متفاوتی دارند و نمیتوان یک روش را بدون بررسی پروژه برای همه ساختمانها بهترین گزینه دانست. ارتفاع ساختمان، مقیاس پروژه، شرایط کارگاه، زمانبندی اجرا و طراحی معماری از عواملی هستند که باید در انتخاب سیستم در نظر گرفته شوند.
اگر قصد اجرای نمای کرتین وال دارید، بهتر است قبل از سفارش متریال یا شروع عملیات، نقشههای پروژه و شرایط واقعی ساختمان بررسی و روش مناسب اجرا مشخص شود. یک طراحی دقیق و اجرای اصولی میتواند از بسیاری از مشکلات مربوط به نصب، آببندی و هماهنگی اجزای نما جلوگیری کند.
پرسشهای متداول
کرتین وال یک سیستم نمای خارجی غیرباربر است که به سازه اصلی ساختمان متصل میشود و معمولاً از فریمهای آلومینیومی و شیشه یا سایر مصالح پرکننده تشکیل میشود. این سیستم برای تحمل بارهای اصلی سازه ساختمان طراحی نشده است.
در سیستم Stick، بخش زیادی از مونتاژ و نصب در محل پروژه انجام میشود؛ در حالی که در سیستم Unitized، واحدهای نما تا حد زیادی پیشمونتاژ شده و سپس برای نصب به محل پروژه منتقل میشوند. در نتیجه Unitized میتواند در پروژههای بزرگ و مرتفع از نظر سرعت نصب مزیت داشته باشد، در حالی که Stick در بسیاری از پروژهها انعطاف بیشتری در محل اجرا ایجاد میکند.
خیر. کرتین وال یک نمای غیرباربر است و برای تحمل بارهای اصلی ساختمان طراحی نشده است. سیستم نما از طریق اتصالات مناسب به سازه ساختمان متصل میشود و وزن خود نما و بارهای واردشده به آن باید توسط طراحی صحیح اجزا و اتصالات کنترل شوند.
قیمت اجرای کرتین وال به مشخصات پروژه وابسته است و عواملی مانند مساحت نما، نوع سیستم، نوع و مشخصات شیشه، پروفیلها، جزئیات اتصالات، ارتفاع ساختمان، شرایط کارگاهی و میزان عملیات اجرایی روی هزینه نهایی اثر میگذارند. برای اعلام قیمت دقیق، اطلاعات پروژه و نقشهها باید بررسی شوند.
کرتین وال در پروژههای مختلف اداری، تجاری، سازمانی و ساختمانهایی با طراحی شیشهای و مدرن کاربرد دارد. انتخاب سیستم باید با توجه به ارتفاع ساختمان، طراحی معماری، شرایط اقلیمی و الزامات فنی پروژه انجام شود.
در سیستم فیسکپ، کاورها و بخشهایی از سیستم نگهدارنده از نمای بیرونی قابل مشاهده هستند و خطوط مشخصی روی نما ایجاد میکنند. در سیستمهای Structural Glazing یا فریملس، جزئیات اتصال طوری طراحی میشوند که نمای بیرونی یکپارچهتر و فریمهای قابل مشاهده محدودتر باشند.
بله. پیش از اجرا باید ابعاد و شرایط واقعی ساختمان بررسی و جزئیات سیستم، مدولبندی، اتصالات و نحوه نصب مشخص شوند. تهیه نقشههای اجرایی به هماهنگی بین طراحی، ساخت و اجرای نما کمک میکند.
مدت زمان اجرا به عواملی مانند مساحت نما، تعداد طبقات، نوع سیستم، میزان پیشساختگی، شرایط کارگاه، دسترسی به محل نصب و آماده بودن نقاط اتصال بستگی دارد. بنابراین زمان اجرای دقیق باید برای هر پروژه بهصورت جداگانه برآورد شود.
اطلاعاتی مانند نقشه و ابعاد نما، تعداد طبقات، محل پروژه، نوع طراحی نما، ابعاد بازشوها، نوع شیشه مورد نظر و شرایط اجرایی ساختمان برای بررسی اولیه مفید هستند. بر اساس همین اطلاعات میتوان سیستم و جزئیات اجرای مناسب را دقیقتر مشخص کرد.
